理科 第3章
電流・磁界・電磁誘導
解説編
【既習／完成／最低25問】オーム・直並列に加え、磁界・電磁石・電磁誘導の実験連鎖。
図解で確認（メイン）
まず図を確認し、下の解説で各問の手順と根拠をたどってください。図が4枚あります。

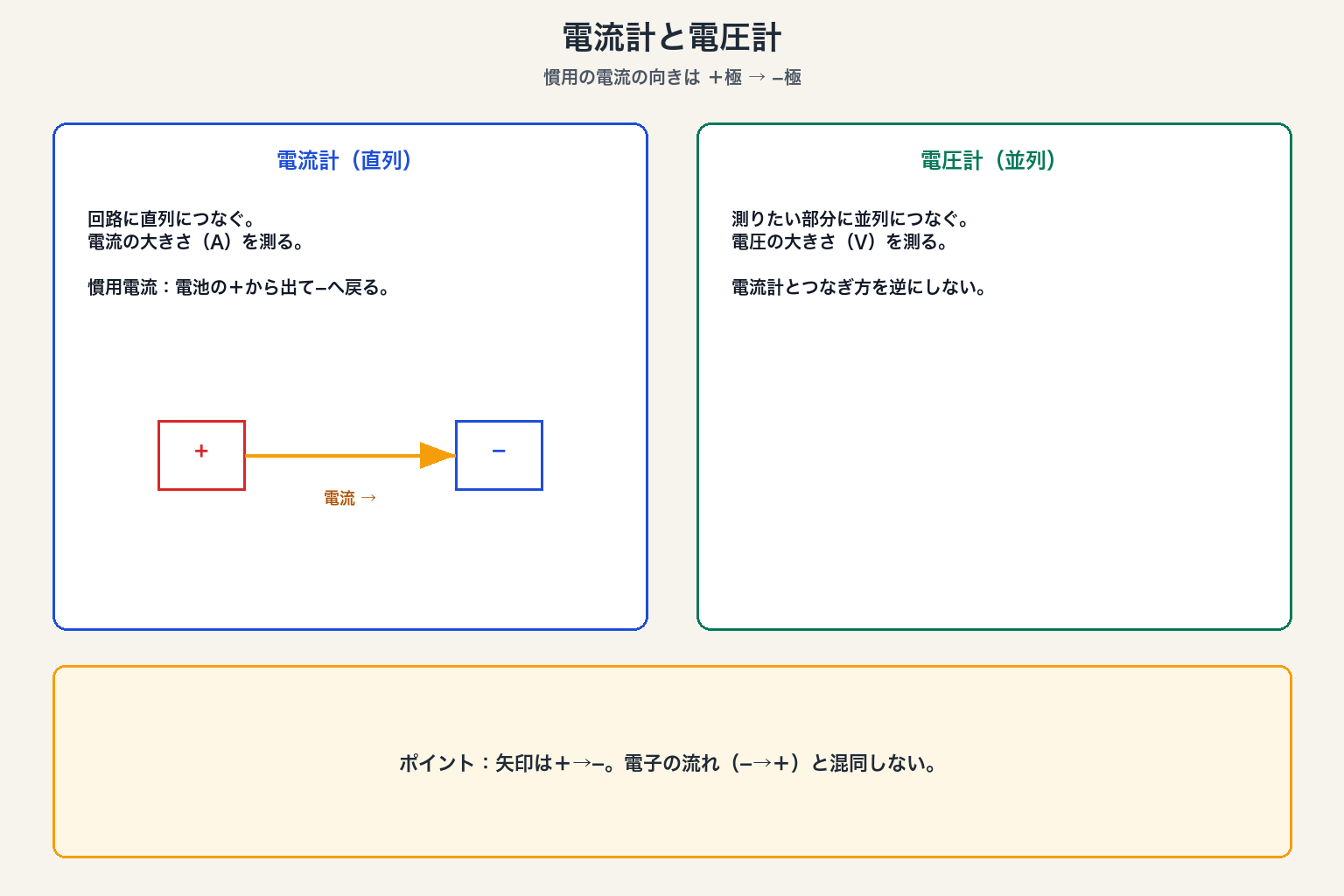

電流計＝直列、電圧計＝並列。 図では、矢印の始点と終点、数値や記号の位置を順に対応させて読み、条件を変えても同じ規則で確かめます。
原点を通る直線。 図では、矢印の始点と終点、数値や記号の位置を順に対応させて読み、条件を変えても同じ規則で確かめます。

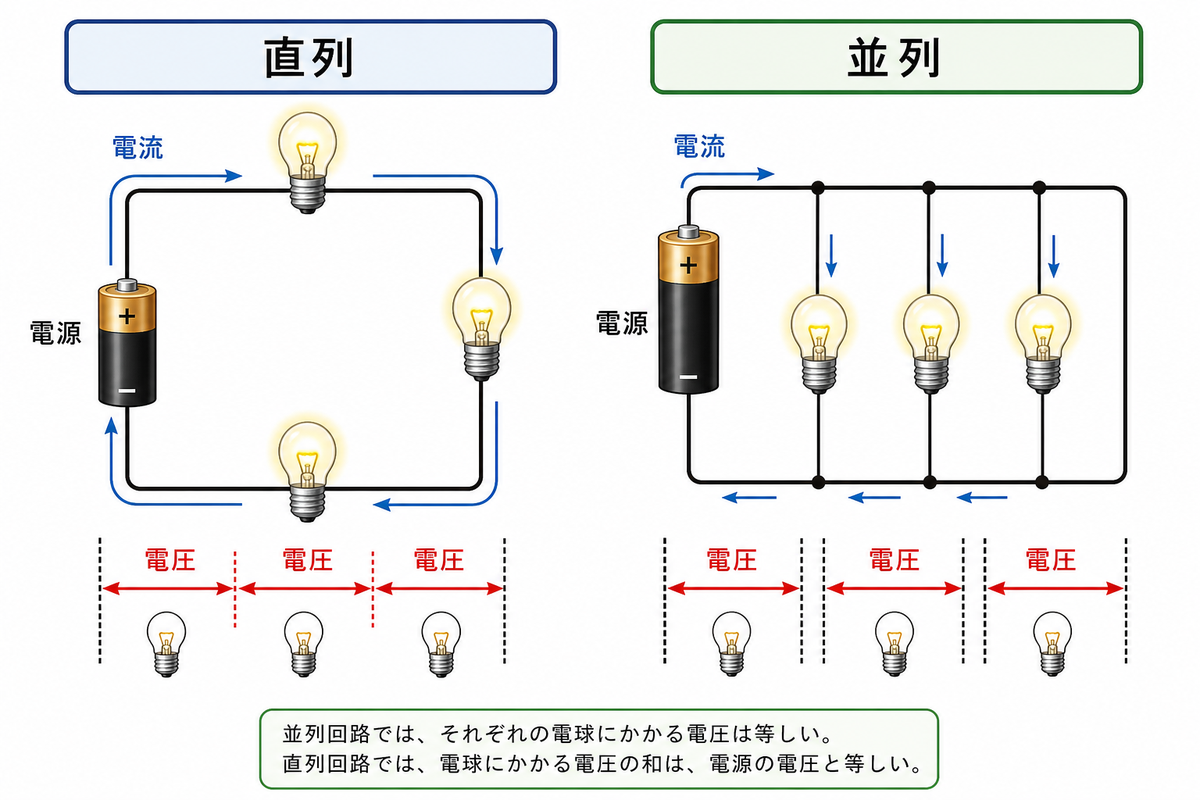

直列：電流同じ。並列：電圧同じ。 図では、矢印の始点と終点、数値や記号の位置を順に対応させて読み、条件を変えても同じ規則で確かめます。
磁界が変化するとき誘導電流が流れる（電磁誘導）。 図では、矢印の始点と終点、数値や記号の位置を順に対応させて読み、条件を変えても同じ規則で確かめます。
答え合わせで確認：語呂・必暗・手順
正解／不正解のあと、知識不足なら下の対応表・必暗をその場で再生する。手順ミスなら戦い方を見直す。
覚え方この章の覚え方・語呂
語呂は「何と何が対応するか」が見えて初めて使える。下の矢印の左右を声に出してつなぐ。そのあと「なぜその性質／公式になるか」まで言える状態にする。
必暗実験定石
変えた条件・そろえた条件・測定値を先に書く。覚え方より手順が本命。手順を言えたら「なぜその集め方／検出か」を一言添える。
- 電流直列・並列を図で確認してから式／電流計は直列、電圧計は並列
- 電池電子は−極から＋極へ／電流の向きと逆
- 電磁誘導磁界の変化で電流／コイルと磁石
戦い方理科の戦い方
知識で得点を確保し、計算・考察に時間を残す。単位を先に固定する。わからない用語は、定義→例→対比の順で戻す。
- 手順知識問題で得点を確保し、計算・実験考察に時間を残す
- 手順実験問題は「何を変えたか／何をそろえたか／何を測ったか」を先に書く
- 手順単位・有効数字・グラフの軸を見直す。計算は式を残す
- 手順生物・地学の用語は定義を一文で言えるかだけ確認して次へ
- 手順毎日15分：学習中の単元の「受験で押さえる」を音読＋書き
- 手順毎日30〜50分：弱点単元の⑤⑥または⑦を1セット
- 手順近い用語・近い年代・近い数値の取り違え
- 手順問題文の一部だけ合っていて結論がずれる選択肢
図で確認
電流計＝直列、電圧計＝並列。 図では、矢印の始点と終点、数値や記号の位置を順に対応させて読み、条件を変えても同じ規則で確かめます。
原点を通る直線。 図では、矢印の始点と終点、数値や記号の位置を順に対応させて読み、条件を変えても同じ規則で確かめます。
直列：電流同じ。並列：電圧同じ。 図では、矢印の始点と終点、数値や記号の位置を順に対応させて読み、条件を変えても同じ規則で確かめます。
磁界が変化するとき誘導電流が流れる（電磁誘導）。 図では、矢印の始点と終点、数値や記号の位置を順に対応させて読み、条件を変えても同じ規則で確かめます。
① 導入
この解説は、問題を解いたあと、または途中で止まったときに読んでください。回路は直列／並列を先に判定してから V＝IR、磁界は向き、電磁誘導は磁界が変化しているかが判断の軸です。ここでは各問の手順を書きます。
② 基本概念
- V＝IR。直列：I同じ・V和。並列：V同じ・I和。
- 磁界＝磁力がはたらく空間。向き＝方位磁針の N 極が指す向き。
- 磁力線：N 極から出て S 極へ入る。
- 電磁誘導：磁界の変化で誘導電流。静止では流れない。
③ 図の確認
電流計の並列は短絡。電磁誘導は「磁石が入っている」ではなく「磁界が変化している」ときだけ電流が流れる。
④ 例題 解説
例1
電流・磁界は回路図の向きと部品を確認する。この問の結論は 2 です。
オームの法則は I＝V÷R です。電圧 6 V、抵抗 3 Ω を代入します。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 2 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 2 を確定します。
答え：2
例2
電流・磁界は回路図の向きと部品を確認する。この問の結論は 6 です。
オームの法則は R＝V÷I です。電圧 12 V、電流 2 A を代入します。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 6 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 6 を確定します。
答え：6
例3
電流・磁界は回路図の向きと部品を確認する。この問の結論は 6 です。
直列では合成抵抗は各抵抗の和です。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 6 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 6 を確定します。
答え：6
例4
電流・磁界は回路図の向きと部品を確認する。この問の結論は 直列 です。
並列につなぐと短絡になり、大きな電流が流れて危険です。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 直列 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 直列 を確定します。
答え：直列
⑤ 基本問題 解説
5
電流・磁界は回路図の向きと部品を確認する。この問の結論は 2 です。
オームの法則は I＝V÷R です。電圧 8 V、抵抗 4 Ω を代入します。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 2 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 2 を確定します。
答え：2
6
電流・磁界は回路図の向きと部品を確認する。この問の結論は 2 です。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 2 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 2 を確定します。
答え：2
7
電流・磁界は回路図の向きと部品を確認する。この問の結論は 6 です。
並列では各抵抗にかかる電圧は電源と同じ 12 V です。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 6 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 6 を確定します。
答え：6
8
電流・磁界は回路図の向きと部品を確認する。この問の結論は 3 です。
並列では 4 Ω にも同じく 12 V がかかります。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 3 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 3 を確定します。
答え：3
9
電流・磁界は回路図の向きと部品を確認する。この問の結論は 9 です。
並列全体の電流は、各枝の電流の和です。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 9 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 9 を確定します。
答え：9
10
電流・磁界は回路図の向きと部品を確認する。この問の結論は 並列 です。
電流計（直列）とつなぎ方を取り違えないでください。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 並列 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 並列 を確定します。
答え：並列
11
電流・磁界は回路図の向きと部品を確認する。この問の結論は 0.2 です。
1 A＝1000 mA です。mA を A にするときは 1000 で割ります。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 0.2 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 0.2 を確定します。
答え：0.2
12
電流・磁界は回路図の向きと部品を確認する。この問の結論は 反発する です。
磁石は同極どうしが反発し、異極どうしが引き合います。
N 極どうしなので反発します。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 反発する を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 反発する を確定します。
答え：反発する
13
電流・磁界は回路図の向きと部品を確認する。この問の結論は 正しい です。
直列回路では電流の道が一本なので、どこで測っても電流は等しいです。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 正しい を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 正しい を確定します。
答え：正しい
14
電流・磁界は回路図の向きと部品を確認する。この問の結論は N極 です。
磁界の向きは、その地点に置いた方位磁針の N 極が指す向きで表します。
S 極の向きではありません。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して N極 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え N極 を確定します。
答え：N極
⑥ 標準問題 解説
15
電流・磁界は回路図の向きと部品を確認する。この問の結論は 5 です。
表の電圧と電流の組から、抵抗 R＝V÷I を計算します。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 5 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 5 を確定します。
答え：5
16
電流・磁界は回路図の向きと部品を確認する。この問の結論は 9 です。
直列の合成抵抗は各抵抗の和です。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 9 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 9 を確定します。
答え：9
17
電流・磁界は回路図の向きと部品を確認する。この問の結論は 3 です。
並列では各枝に同じ 6 V がかかります。I＝V÷R で各枝の電流を求めます。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 3 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 3 を確定します。
答え：3
18
電流・磁界は回路図の向きと部品を確認する。この問の結論は 短絡し大きな電流が流れ危険・破損する です。
電流計の内部抵抗は非常に小さいです。並列につなぐと電源がほぼ短絡します。
大きな電流が流れ、危険・破損の原因になります。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 短絡し大きな電流が流れ危険・破損する を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 短絡し大きな電流が流れ危険・破損する を確定します。
答え：短絡し大きな電流が流れ危険・破損する
19
電流・磁界は回路図の向きと部品を確認する。この問の結論は 電流を大きくする です。
電磁石の強さは、電流の大きさやコイルの巻き数で変わります。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 電流を大きくする を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 電流を大きくする を確定します。
答え：電流を大きくする
20
電磁誘導で電流が流れるのは、コイルを貫く磁界が変化しているときです。
磁石を入れたまま静止すると磁界は変わらないので、電流は流れません。
「磁石がある」ではなく「磁界が変化するか」を書くことが、入試記述では決定的です。
答え：流れない。磁界が変化していないから。
⑦ 応用・入試形式 解説
21
電流・磁界は回路図の向きと部品を確認する。この問の結論は S極 です。
方位磁針の N 極は、相手の S 極に引き寄せられます。
N 極が端 P の方を向いたので、端 P は S 極です。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して S極 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え S極 を確定します。
答え：S極
22
電流・磁界は回路図の向きと部品を確認する。この問の結論は 磁界 です。
磁力線（向きの表し方）と名前を取り違えないでください。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 磁界 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 磁界 を確定します。
答え：磁界
23
電流・磁界は回路図の向きと部品を確認する。この問の結論は 磁力線 です。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 磁力線 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 磁力線 を確定します。
答え：磁力線
24
電流・磁界は回路図の向きと部品を確認する。この問の結論は ア です。
鉄粉は磁界に沿って並び、磁力線の模様を示します。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して ア を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え ア を確定します。
答え：ア
25
電流・磁界は回路図の向きと部品を確認する。この問の結論は 中央に戻り振れなくなる です。
磁石が動いているときだけ磁界が変化し、誘導電流で針が振れます。
静止すると磁界変化がなくなり、針は中央に戻り振れなくなります。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 中央に戻り振れなくなる を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 中央に戻り振れなくなる を確定します。
答え：中央に戻り振れなくなる
26
電流・磁界は回路図の向きと部品を確認する。この問の結論は 左に振れる（近づけるときと反対向き） です。
遠ざけると磁界が逆向きに変化するので、近づけるときと反対向きの誘導電流が流れます。
したがって針は左に振れます。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 左に振れる（近づけるときと反対向き） を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 左に振れる（近づけるときと反対向き） を確定します。
答え：左に振れる（近づけるときと反対向き）
27
電流・磁界は回路図の向きと部品を確認する。この問の結論は b,d です。
誘導電流を大きくするには、磁石を速く動かす・巻き数を増やす・強い磁石を使う、などが有効です。
遅く動かす・弱い磁石に替えるは振れを小さくするので、適切でないのは b と d です。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して b,d を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え b,d を確定します。
答え：b,d
28
電流・磁界は回路図の向きと部品を確認する。この問の結論は 電磁誘導 です。
電磁石や静電気と名前を混同しないでください。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 電磁誘導 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 電磁誘導 を確定します。
答え：電磁誘導
29
電流・磁界は回路図の向きと部品を確認する。この問の結論は 10 です。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 10 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 10 を確定します。
答え：10
30
電流・磁界は回路図の向きと部品を確認する。この問の結論は 30 です。
実験②は a（20 Ω）と b の直列で、全体に 10 V、電流 0.20 A です。合成抵抗は R＝V÷I＝10÷0.20＝50 Ω です。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 30 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 30 を確定します。
答え：30
31
電流・磁界は回路図の向きと部品を確認する。この問の結論は 70 です。
実験③は b と c の直列で、全体に 10 V、電流 0.10 A です。合成抵抗は 10÷0.10＝100 Ω です。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 70 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 70 を確定します。
答え：70
32
電流・磁界は回路図の向きと部品を確認する。この問の結論は 21 です。
並列の合成は 1/R＝1/R₁＋1/R₂ です。b＝30 Ω、c＝70 Ω を代入します。
1/R＝1/30＋1/70＝(7＋3)/210＝10/210＝1/21 より、R＝21 Ω です。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 21 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 21 を確定します。
答え：21
33
実験②も③も全体の電圧は 10 V の直列回路です。電流が小さいほど、全体の抵抗は大きいと分かります。
②では合成抵抗が 50 Ω、③では 100 Ω なので、b を含む回路にさらに抵抗を足した c は b より大きいと判断できます。
同じ電圧条件で電流だけが違うときは、まず V＝IR から合成抵抗の大小を比べてください。
答え：どちらも全体は10 Vの直列回路で、電流が小さい実験③の方が合成抵抗が大きい。bを含んでさらに大きい分がcだから。
34
並列では電流の道が複数に分かれ、全体として流れやすくなります。
そのため合成抵抗は 30 Ω や 70 Ω より小さい 21 Ω になります。直列のように足し算にはなりません。
「道が増えると流れやすい」という物理イメージを持つと、式だけより崩れにくいです。
答え：並列では電流の道が枝分かれして全体に流れやすくなるため、合成抵抗は各抵抗より小さくなるから。
⑧ 確認テスト 解説
35
電流・磁界は回路図の向きと部品を確認する。この問の結論は 2 です。
オームの法則は I＝V÷R です。電圧 10 V、抵抗 5 Ω を代入します。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 2 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 2 を確定します。
答え：2
36
電流・磁界は回路図の向きと部品を確認する。この問の結論は 3 です。
直列の合成抵抗は各抵抗の和です。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して 3 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え 3 を確定します。
答え：3
37
電流・磁界は回路図の向きと部品を確認する。この問の結論は V=IR です。
オームの法則は、電圧 V・電流 I・抵抗 R の関係です。
式で書くと V＝IR です（I＝V÷R、R＝V÷I も同じ関係）。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して V=IR を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え V=IR を確定します。
答え：V=IR
38
電流・磁界は回路図の向きと部品を確認する。この問の結論は S極 です。
磁力線の向きは、N 極から出て S 極へ入ると定めます。
したがって入る先は S 極です。
公式・定義・実験条件のどれに当てはまるかを明示し、単位と因果の向きを確認して S極 を導きます。
最後に、似た用語・近い選択肢・条件漏れがないかを見直して答え S極 を確定します。
答え：S極
⑨ 振り返り
間違えた問題は、どの条件で止まったかを確認し、同じ型をもう一度解いてください。
